Mengapa Cleat Kabel Merupakan Pertahanan Penting yang Dibutuhkan Sistem Kelistrikan Anda？

Cleat kabel bukan aksesori opsional—ini adalah perangkat keselamatan penting yang dirancang untuk mengamankan kabel listrik dan mencegah kerusakan parah saat terjadi korsleting. Gangguan hubung singkat menghasilkan gaya elektromagnetik yang sebanding dengan kuadrat arus puncak, yang mampu menyebabkan kabel berenergi melewati rak peralatan dan membahayakan personel dalam hitungan milidetik. Pemutus sirkuit biasanya memerlukan 0,06 hingga 0,1 detik tersandung, tetapi kekuatan penghancur puncak terjadi tepat pada saat itu 0,005 detik pada sistem 50Hz. Gerigi kabel menjalankan fungsi penahannya secara instan, sebelum perangkat pelindung dapat bereaksi, menjadikannya garis pertahanan utama melawan gaya elektromekanis.

Menurut IEC 61914, gerigi kabel didefinisikan sebagai "perangkat yang dirancang untuk mengamankan kabel bila dipasang pada interval sepanjang kabel". Tidak seperti pengikat kabel atau klem standar, gerigi dirancang dan diuji secara khusus untuk menahan gaya hubung singkat, dengan peringkat berdasarkan arus hubung singkat prospektif puncak (kA) dan jarak pemasangan.

Bagaimana Gaya Hubungan Pendek Mengancam Sistem Kabel

Selama hubungan pendek tiga fasa, konduktor yang berdekatan menghasilkan medan elektromagnetik yang kuat. Gaya tolak menolak antar konduktor sebanding dengan kuadrat arus hubung singkat puncak, sehingga menciptakan tegangan sesaat yang tidak dapat ditampung oleh produk manajemen kabel standar. Di pusat data, kabel yang tidak aman dapat merusak rak server yang memerlukan waktu penggantian berbulan-bulan; di lingkungan industri, skenario yang sama berisiko terhadap kebakaran, cedera, dan waktu henti yang berkepanjangan.

Kesenjangan Waktu yang Kritis

Memahami garis waktu suatu peristiwa kesalahan mengungkapkan mengapa pengekangan pasif tidak dapat digantikan:

• 0,005 detik: Gaya elektromagnetik puncak terjadi pada sistem 50Hz
• 0,06–0,1 detik: Pemutus sirkuit trip dan hilangkan kesalahannya
• Hasil: Tanpa gerigi kabel, kabel mengalami pergerakan tidak terkendali selama durasi gangguan

Kesenjangan waktu ini berarti bahwa tidak ada perangkat perlindungan aktif yang dapat mencegah kerusakan mekanis awal—hanya gerigi kabel yang ditentukan dengan benar yang dapat mencegahnya.

Jenis Cleat Kabel Mana yang Sesuai dengan Aplikasi Berbeda

Pemilihan jenis gerigi sepatu yang tepat bergantung pada konfigurasi kabel, kelas voltase, dan kondisi lingkungan. Penggunaan jenis gerigi sepatu yang tidak kompatibel dapat mengakibatkan pengekangan yang tidak memadai selama kondisi rusak.

Pedoman Pemilihan Bahan

Pilihan material secara langsung berdampak pada umur kinerja dan margin keamanan:

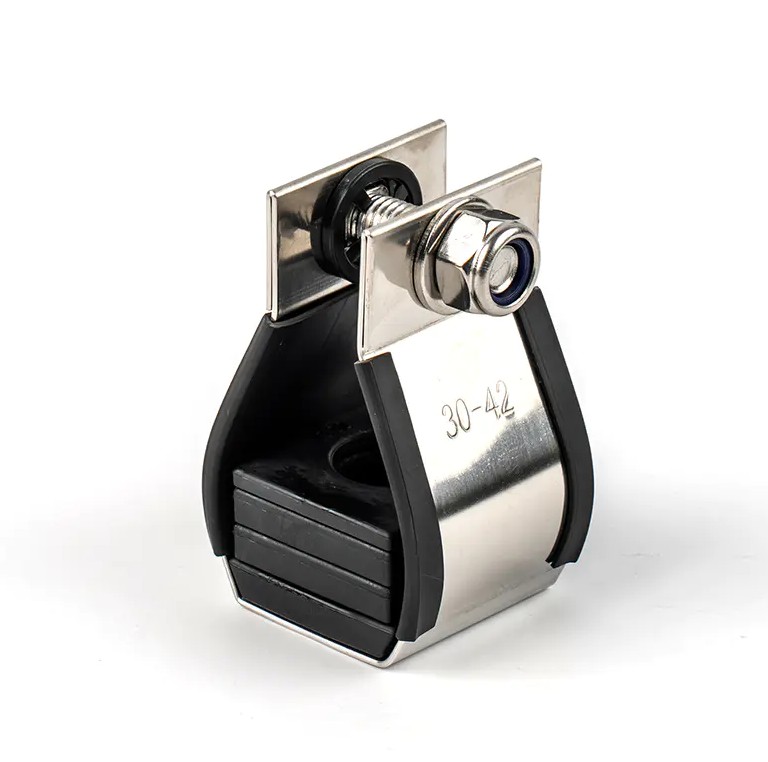

• Baja Tahan Karat 316: Ketahanan korosi yang luar biasa untuk lingkungan kelautan, lepas pantai, dan kimia; menahan gaya elektromekanis yang ekstrim
• Aluminium: Ringan dengan sifat mekanik yang kuat; cocok untuk aplikasi LV hingga HV dalam dan luar ruangan
• Polimer/Nilon: Hemat biaya untuk penggunaan dalam ruangan bertegangan rendah; Opsi UV dan tahan api tersedia untuk lingkungan tertentu

Bagaimana IEC 61914 Menjamin Perlindungan yang Andal

IEC 61914:2021 adalah standar yang diterima secara global untuk gerigi kabel desain dan pengujian, menggantikan ambiguitas yang ditemukan dalam peraturan kelistrikan regional. Meskipun Pasal NEC 392.20(C) dan Pasal 12-2202 CSA mengharuskan kabel diamankan dari gaya magnet arus gangguan, keduanya tidak menjelaskan secara spesifik cara menguji atau memverifikasi bahwa perangkat penahan akan bertahan jika terjadi arus pendek. IEC 61914 mengisi kesenjangan kritis ini.

Kategori Tes Wajib Berdasarkan IEC 61914

Standar ini memerlukan pengujian komprehensif di berbagai dimensi kinerja:

1. Peringkat Suhu: Operasi terverifikasi dari -60°C hingga 120°C (atau rentang yang dinyatakan)
2. Pengujian Beban Lateral: Beban berkelanjutan ditahan selama 60 menit pada suhu maksimum yang dinyatakan
3. Pengujian Beban Aksial: Ketahanan terhadap selip kabel di sepanjang jalur
4. Resistensi Dampak: Diuji pada suhu pengoperasian terendah yang dinyatakan
5. Ketahanan Korosi dan UV: Semprotan garam dan validasi penuaan yang dipercepat
6. Ketahanan terhadap Gaya Elektromekanis: Pengujian ketahanan hubung singkat pada peringkat kA yang dinyatakan
7. Perambatan Api: Ketahanan terhadap penyebaran api pada kondisi gangguan

Perbedaan penting: IEC 61914 memerlukan durasi pengujian hubung singkat yang adil 0,1 detik (lima siklus lengkap), yang cukup untuk mengungkap kelemahan gerigi sepatu karena kekuatan penghancur puncak terjadi dalam beberapa milidetik pertama. Hal ini berbeda dengan uji ketahanan termal kabel, yang mungkin menentukan 63kA selama 1 detik atau 40kA selama 3 detik—peringkat tersebut membahas pemanasan konduktor, bukan pengekangan mekanis.

Faktor Mana yang Menentukan Spesifikasi Cleat yang Benar

Spesifikasi yang tepat memerlukan pencocokan kinerja gerigi sepatu yang dinyatakan dengan kondisi kesalahan pemasangan yang sebenarnya. Spesifikasi yang terlalu rendah menimbulkan risiko keselamatan yang sangat besar, sedangkan spesifikasi yang berlebihan hanya membuang-buang anggaran tanpa manfaat tambahan.

Parameter Spesifikasi Utama

Insinyur harus menghitung dan memverifikasi hal-hal berikut:

• Diameter Luar Kabel (OD): Cleat harus sesuai dengan diameter selubung sebenarnya, bukan hanya ukuran konduktor. Kesesuaian yang tidak tepat akan mengurangi efektivitas pengekangan jika terjadi kesalahan.
• Arus Sirkuit Pendek Prospektif Puncak: Peringkat kA gerigi sepatu harus melebihi tingkat kesalahan yang dihitung sistem. Perhatikan bahwa tingkat kesalahan tertinggi sering terjadi pada instalasi bertegangan rendah, bukan hanya sistem bertegangan tinggi.
• Jarak Cleat: Peringkat pabrikan dinyatakan pada interval tertentu (umumnya 600mm). Jarak yang lebih lebar meningkatkan gaya per gerigi sepatu secara eksponensial. Gaya antar konduktor dihitung menggunakan rumus IEC 61914, yang memperhitungkan arus puncak dan diameter kabel.
• Kelas Tegangan dan Konfigurasi: Sistem LV, MV, dan HV menghadirkan profil gaya yang berbeda. Formasi inti tunggal, trefoil, dan segi empat masing-masing memerlukan gerigi yang dirancang khusus.
• Paparan Lingkungan: Kehadiran bahan kimia, suhu ekstrem, paparan sinar UV, dan risiko kebakaran menentukan pemilihan material dan kelas ketahanan korosi.

Contoh Perhatian

Pertimbangkan dua produsen yang mengklaim ketahanan puncak 140kA:

• Pabrikan A diuji dengan kabel 35mm di jarak 600mm
• Pabrikan B diuji dengan kabel 45mm di jarak 300mm

Untuk sistem dengan tingkat kesalahan 60kA yang menggunakan kabel 30mm dengan jarak 1200mm, produk Pabrikan B akan gagal meskipun peringkat judulnya sama. Hal ini menunjukkan mengapa tim pengadaan harus meninjau laporan pengujian secara lengkap—bukan hanya angka utama—dan mengapa teknisi harus melindungi spesifikasi sepanjang siklus proyek.

Bagaimana Pemasangan yang Benar Memaksimalkan Margin Keamanan

Bahkan gerigi yang ditentukan dengan benar pun bisa gagal jika dipasang dengan tidak benar. Kualitas instalasi secara langsung menentukan apakah sistem bekerja seperti yang diuji.

Praktik Terbaik Instalasi

1. Ikuti Jarak Produsen: Pasang pada interval yang ditentukan untuk arus gangguan yang dinyatakan. Jarak yang lebih ketat diperlukan untuk skenario hubung singkat yang tinggi.
2. Sejajarkan berdasarkan Diameter Kabel: Pastikan ukuran gerigi sepatu sesuai dengan OD kabel sebenarnya, dengan mempertimbangkan toleransi isolasi atau jaket.
3. Gunakan Bahan yang Benar: Pasang dengan perangkat keras yang disetujui untuk jenis penahan (tangga, baki, penyangga, atau balok).
4. Terapkan Torsi yang Tepat: Pengetatan yang berlebihan akan merusak jaket kabel; pengetatan yang kurang memungkinkan terjadinya selip. Gunakan kunci torsi untuk mencapai torsi penjaga yang ditentukan pabrikan.
5. Perhitungkan Ekspansi Termal: Dalam sistem fleksibel di mana kabel "berliku", memungkinkan pergerakan ekspansi antar titik tetap. Dalam sistem yang kaku, pastikan gerigi dan struktur tahan terhadap gaya termo-mekanis longitudinal.

Pertimbangan Desain Sistem

Sistem kabel terbagi dalam dua kategori, masing-masing dengan persyaratan gerigi yang berbeda:

• Sistem Fleksibel: Kabel dililitkan secara vertikal atau horizontal, memungkinkan ekspansi dan kontraksi termal bebas antar titik pemasangan. Cleat harus mengakomodasi pergerakan sambil tetap menahan diri saat terjadi kesalahan.
• Sistem Kaku: Kabel dipasang secara memanjang, sehingga memerlukan gerigi, struktur pendukung, dan kekakuan kabel agar secara kolektif menahan gaya termo-mekanis tanpa kerusakan.

Dimana Cleat Kabel Memberikan Perlindungan Kritis

Cleat kabel sangat penting di mana pun kabel berdaya tinggi berada di dekat personel atau peralatan penting. Tingkat tegangan tidak relevan—beberapa tingkat gangguan tertinggi terjadi pada instalasi tegangan rendah karena impedansi sistem yang lebih rendah.

Selain kepatuhan keselamatan terhadap NEC 392.20(C) dan IEC 61914, pemasangan gerigi sepatu yang tepat membantu memenuhi persyaratan seismik dan ketentuan polis asuransi, mengurangi tanggung jawab, dan mencegah pengerjaan ulang yang mahal.

Kesimpulan: Pendekatan Proaktif terhadap Keamanan Sistem Kabel

Cleat kabel mewakili sebagian kecil dari total biaya proyek namun memberikan perlindungan yang tak tergantikan terhadap gaya elektromekanis arus pendek. Proses pemilihan harus mengintegrasikan diameter kabel, perhitungan arus gangguan, persyaratan jarak, kompatibilitas material, dan paparan lingkungan ke dalam spesifikasi yang kohesif. Tim pengadaan harus memperlakukan gerigi sepatu sebagai komponen keselamatan yang direkayasa—bukan barang komoditas—dan memverifikasi bahwa produk tersebut memiliki laporan pengujian independen sesuai IEC 61914:2021, termasuk dokumentasi pengujian hubung singkat sebelum dan sesudah. Dengan menentukan dan memasang gerigi kabel dengan benar sejak hari pertama, kontraktor listrik dan pemilik fasilitas memastikan kepatuhan terhadap peraturan, melindungi infrastruktur penting, dan menciptakan lingkungan kerja yang lebih aman bagi personel.
